배터리 충전 및 주의사항
배터리 충전 안전 수칙
리튬 폴리머 배터리는 높은 에너지를 저장하는 만큼, 충전 중 특히 세심한 주의가 필요합니다.
- 배터리 종류와 셀 수에 맞는 전용 충전기를 사용하십시오.
- 충전 전 배터리의 팽창, 파손, 누액 여부를 점검하십시오.
- 충전 중에는 배터리를 방치하지 말고 상태를 수시로 확인하십시오.
- 종이, 천, 목재 등 가연성 물질 주변에서는 충전하지 마십시오.
- 사용 직후에는 배터리를 충분히 식힌 뒤 충전하십시오.
- 과충전과 과전류 충전을 피하고 허용 범위를 지키십시오.
- 충전기와 배터리의 단자를 올바른 방향으로 연결하십시오.
- 충전 중에는 배터리를 덮거나 밀폐된 공간에 두지 마십시오.
- 충전이 완료되면 즉시 분리하고 장시간 연결 상태를 피하십시오.
- 발열, 팽창, 냄새가 나면 즉시 충전을 중단하십시오.
배터리 충전
선박의 배터리를 충전하는 방법을 설명합니다. 밸런싱 충전기와 충전기 어댑터를 준비합니다.

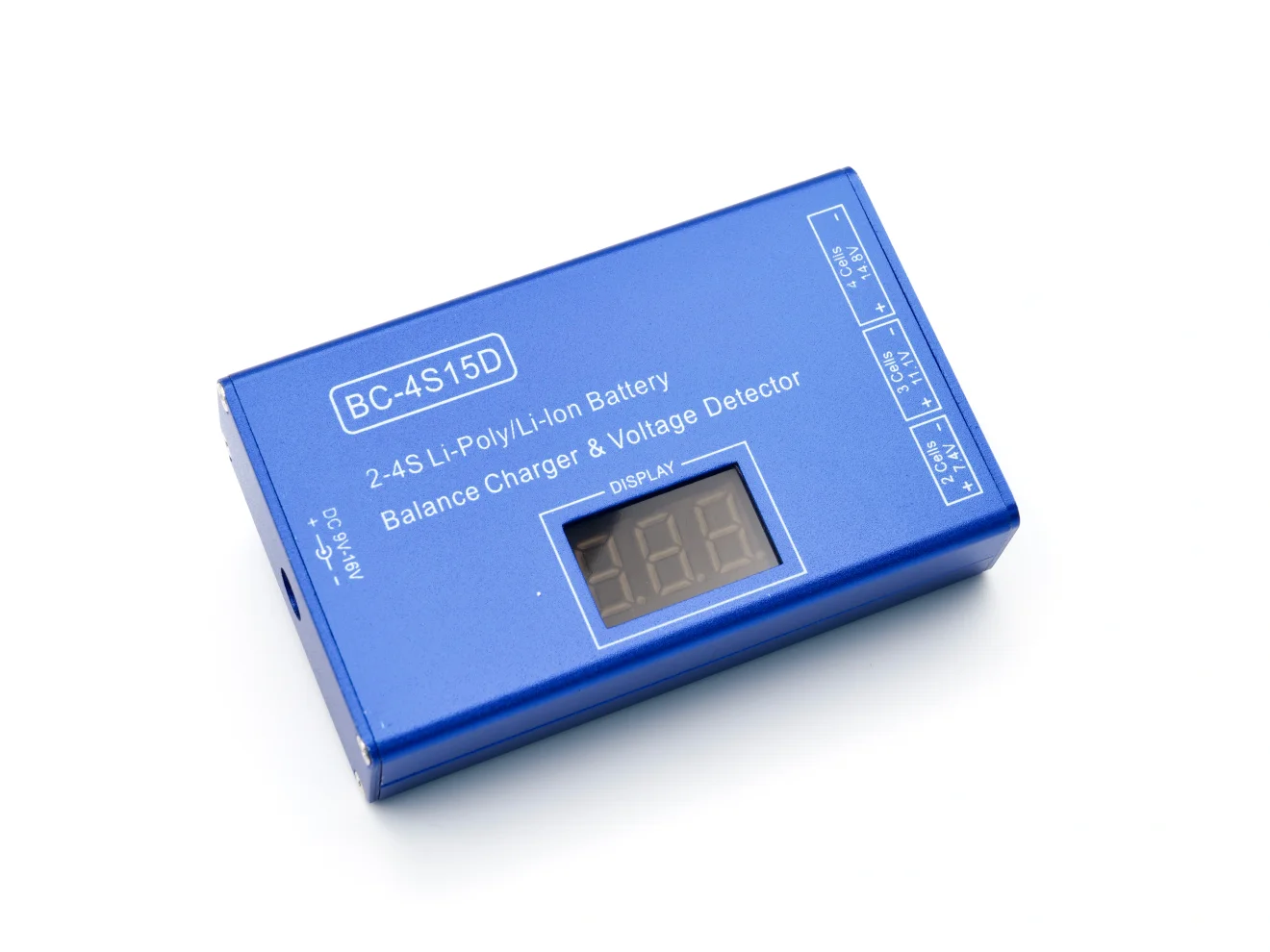

배터리 충전에는 전용 밸런싱 충전기를 사용합니다. 왼쪽에는 전원을 공급하는 단자가, 오른쪽에는 배터리를 연결하는 단자가 있습니다.

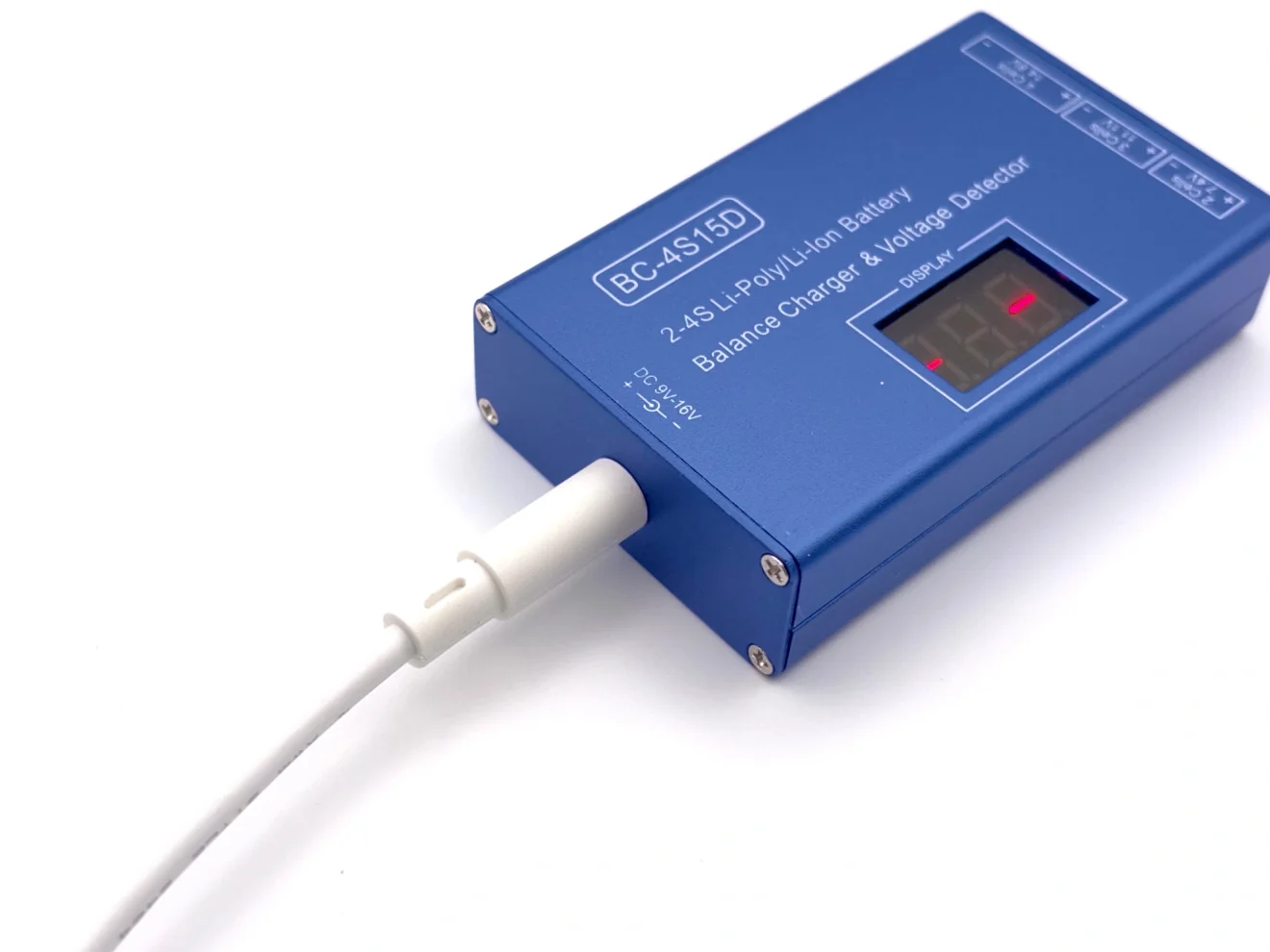

충전기에 전원을 연결한 뒤, 배터리 충전 단자를 충전기의 "3 Cells" 커넥터에 연결합니다. 짧은 비프음이 두 번 울리며 충전이 시작됩니다.

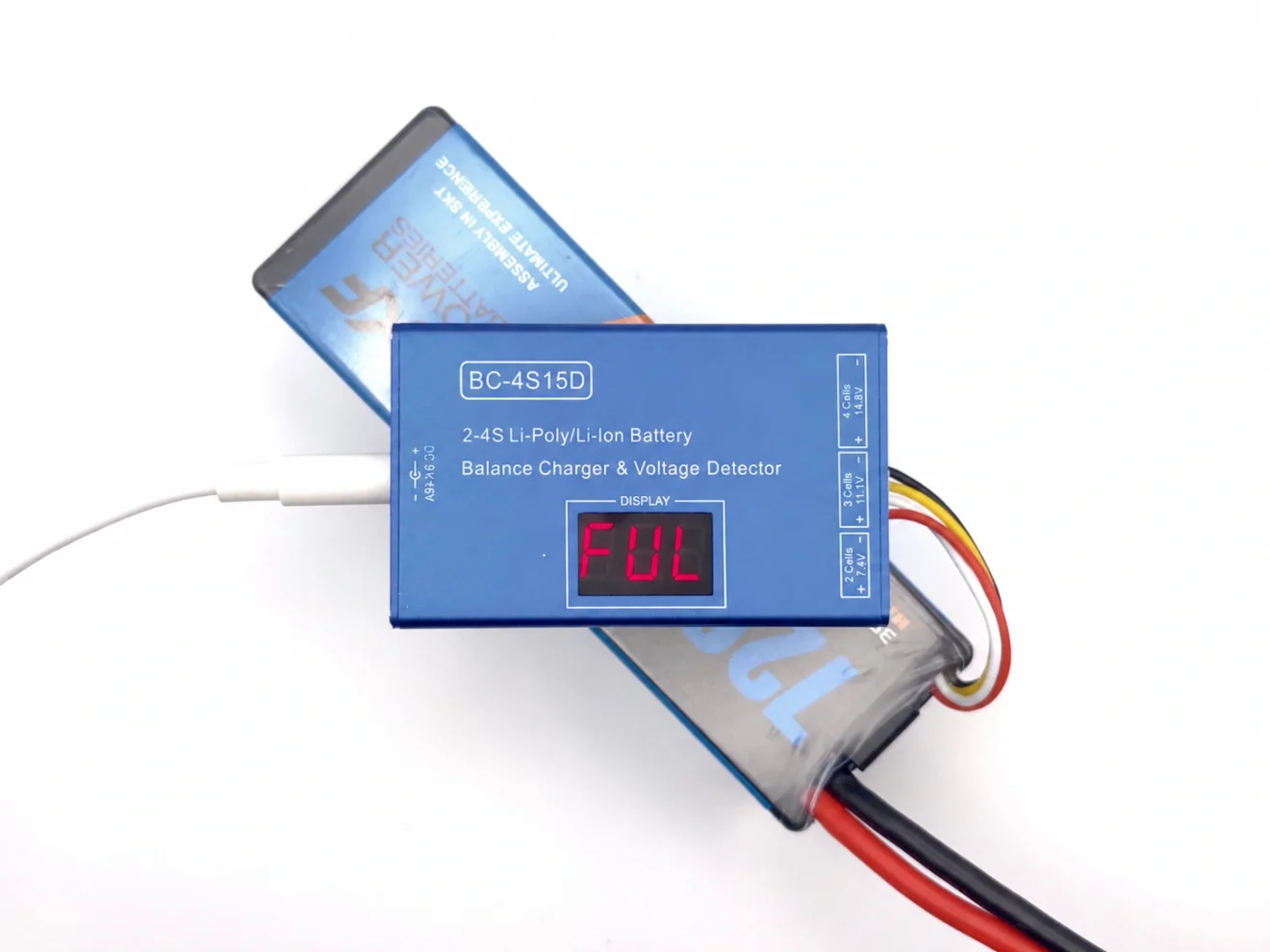

배터리가 완전히 충전되면 긴 비프음이 주기적으로 울리고, 디스플레이에 "FUL"이 표시됩니다.
선박에 결합된 배터리 충전
프로그래밍하는 등 선박의 전원을 오래 켜 두어야 하는 상황에서는 배터리를 선박에 결합한 상태로 충전하면 편리합니다. 충전 케이블이 필요합니다.

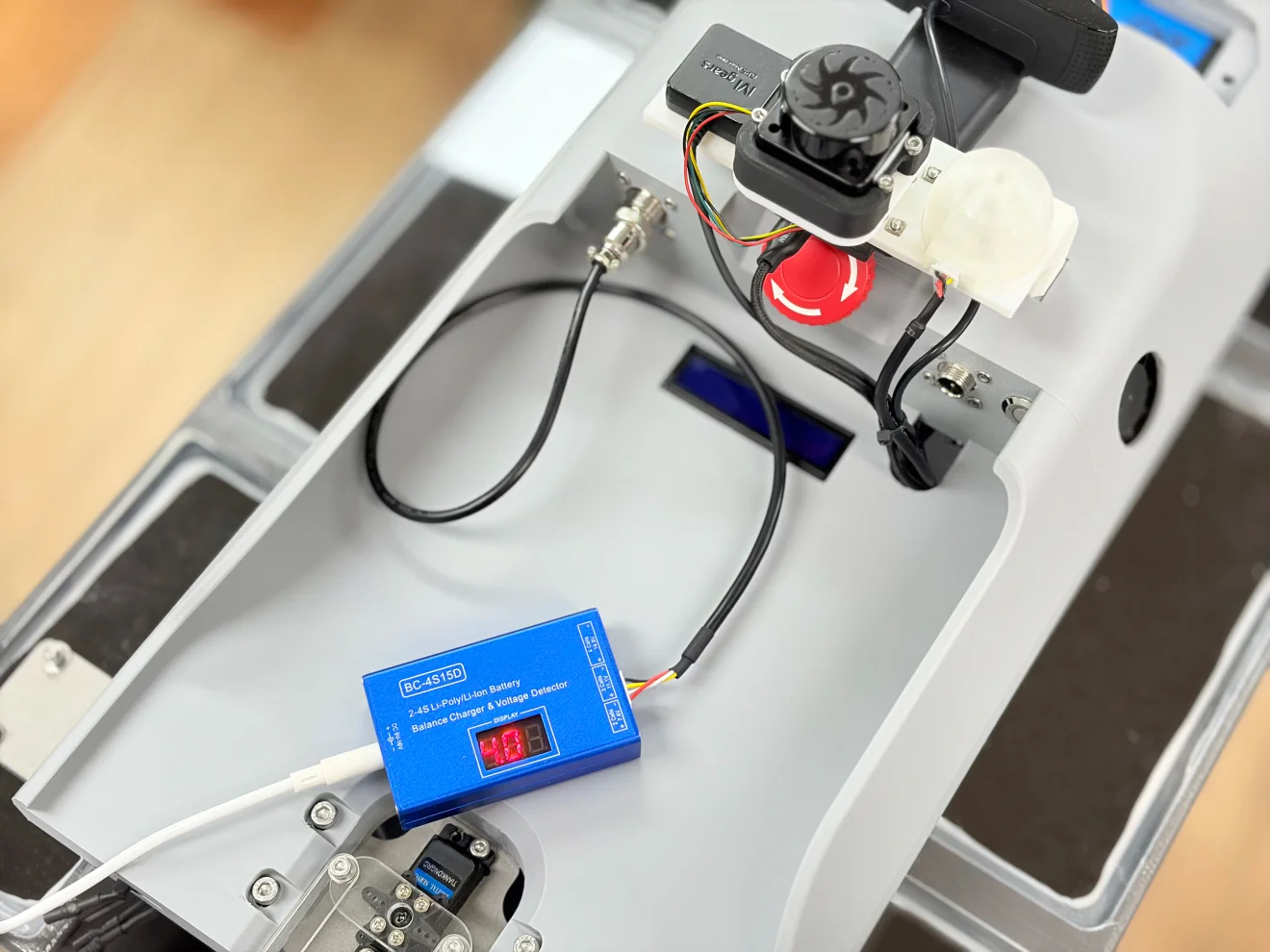

사진을 기준으로 선박의 왼쪽 배터리 충전 단자에 배터리 충전 케이블을 연결한 뒤, 밸런싱 충전기의 "3 Cells" 단자에 연결합니다.
선박의 전원을 켠 상태에서 배터리를 장시간 충전하면 배터리 밸런싱이 흐틀어질 수 있습니다. 이는 배터리 내부의 3개 셀이 균등하게 충전되지 않는다는 뜻이며, 배터리 사용 시 출력 저하나 배터리 고장을 유발할 수 있습니다.
이 방법으로 충전한다면 아래 배터리 상태 확인을 참고하여 충전 상태를 수시로 확인하십시오. 셀 간 전압이 균등하지 않다면 선박의 전원을 끈 뒤 배터리를 완전히 충전합니다.
배터리 상태 확인
선박의 배터리는 3개의 셀이 직렬로 구성된 3S 배터리입니다. 3개의 셀이 균등하게 충전 및 방전되어야 최상의 성능을 낼 수 있기 때문에 배터리의 상태를 확인하는 것이 중요합니다.

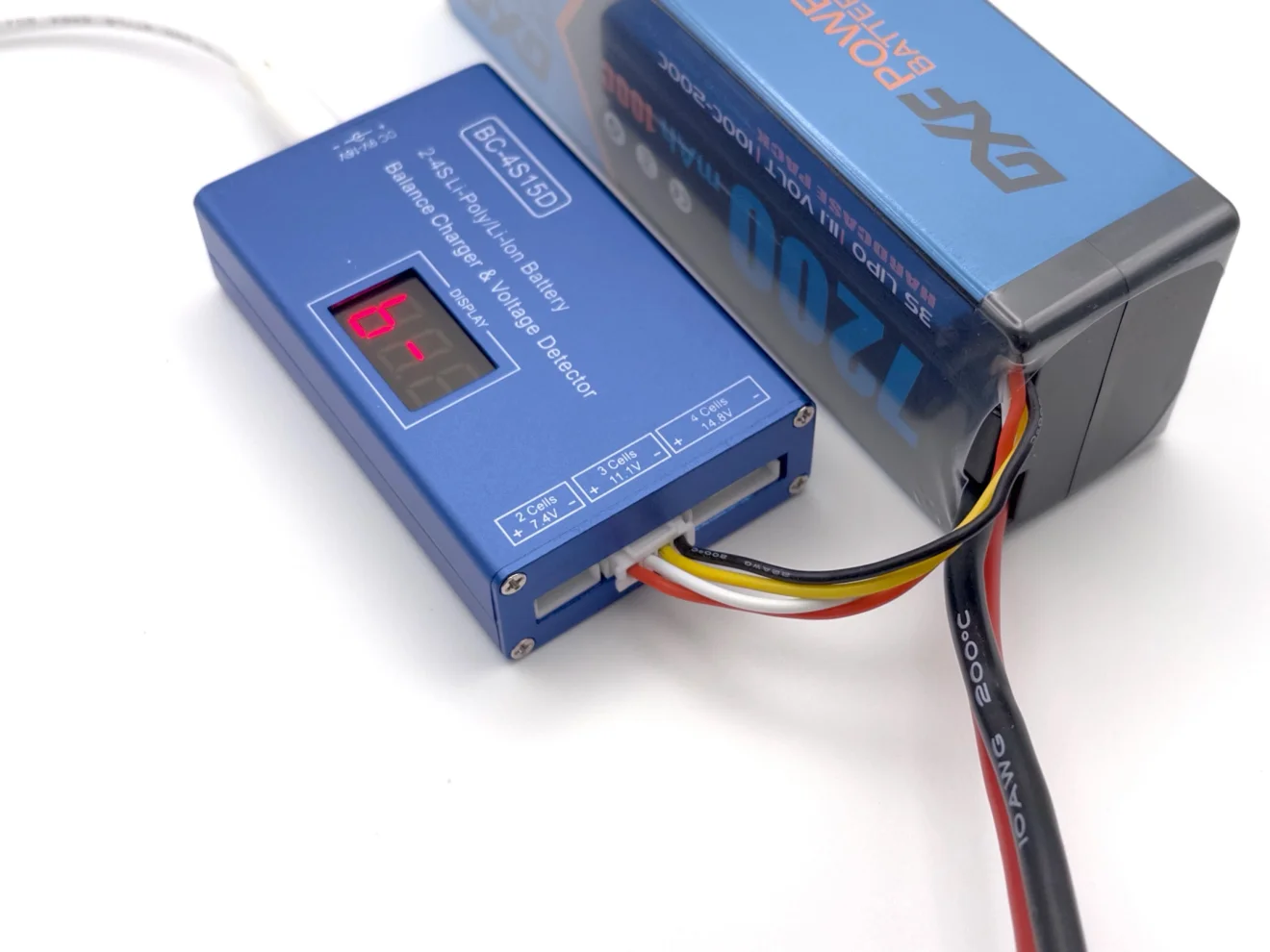

배터리를 충전할 때뿐만 아니라, 충전하지 않을 때에도 충전기에 배터리를 연결하면 상태를 확인할 수 있습니다.
충전기를 연결하지 않은 상태에서 배터리 상태 확인 기능을 사용하면 배터리 전원으로 작동합니다. 오래 방치하면 배터리가 완전히 방전될 수 있으므로, 자리를 오래 비울 때에는 반드시 연결을 해제하십시오.
충전기 전면 디스플레이는 배터리 전체 전압 -> 셀 1 전압 -> 셀 2 전압 -> 셀 3 전압 순으로 반복 표시되며, 배터리 상태를 보여줍니다.
표시되는 수치의 단위는 V(볼트)입니다.
배터리의 전체 전압을 표시합니다. 아래 b-1부터 b-3까지의 값을 모두 더한 값이며, 대략적인 배터리 잔량을 확인할 수 있습니다.
3S 리튬 폴리머 배터리는 방전되었을 때 8.4V, 완전히 충전되었을 때 12.6V를 기준으로 합니다. 만약 측정된 전압이 사진과 같이 12.3V라면 약 93% 잔량이 남은 상태로 판단할 수 있습니다.
- 방전 전압: 8.4 V
- 충전 완료: 12.6 V

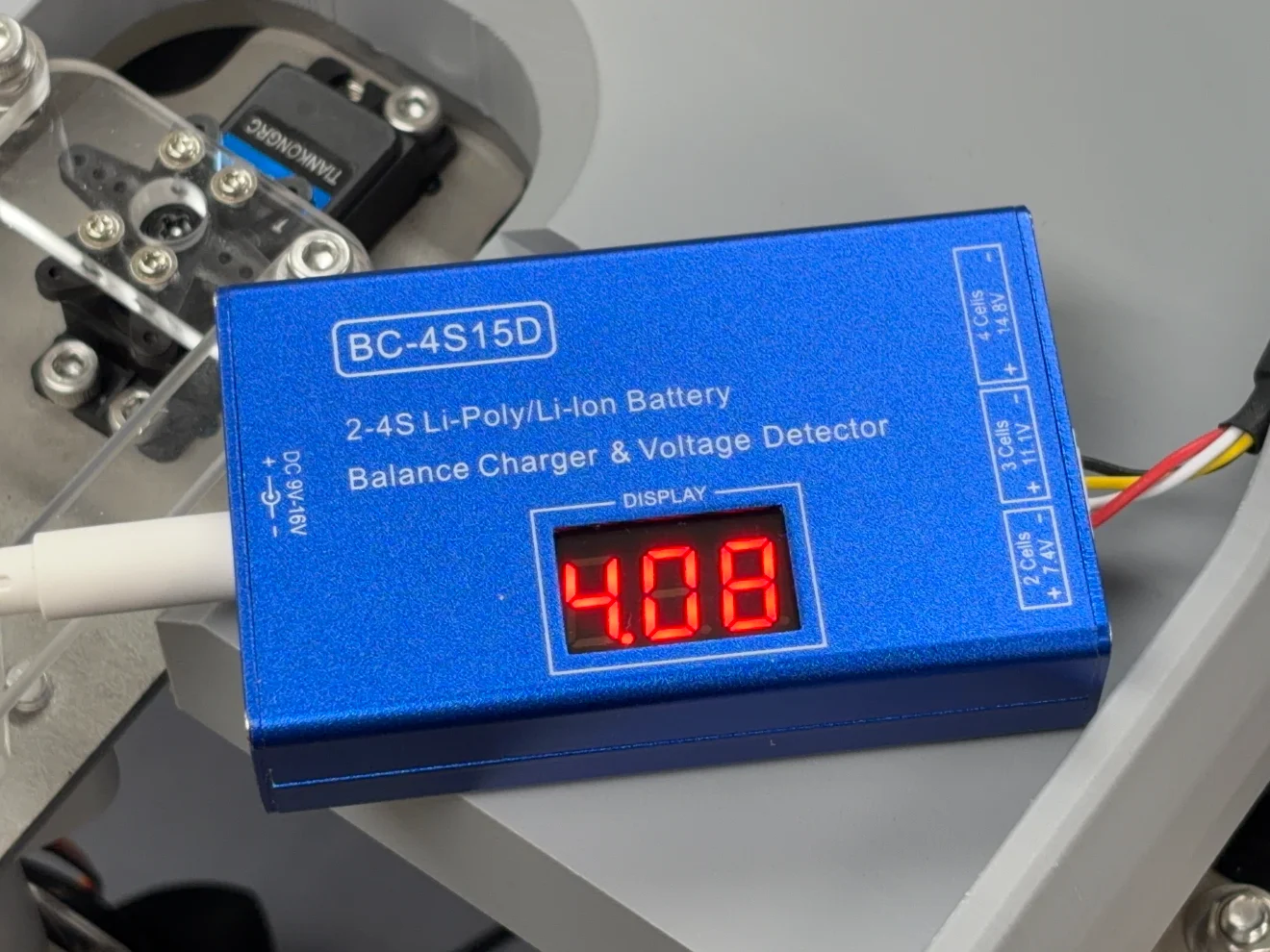

3개의 셀 중 첫 번째 셀의 전압을 표시합니다. 다른 셀과의 전압을 비교해 밸런싱 여부를 확인할 수 있습니다. 셀 간 편차가 0.03V 이하라면 정상 범위로 볼 수 있습니다.
- 방전 전압: 2.8 V
- 충전 완료: 4.2 V
